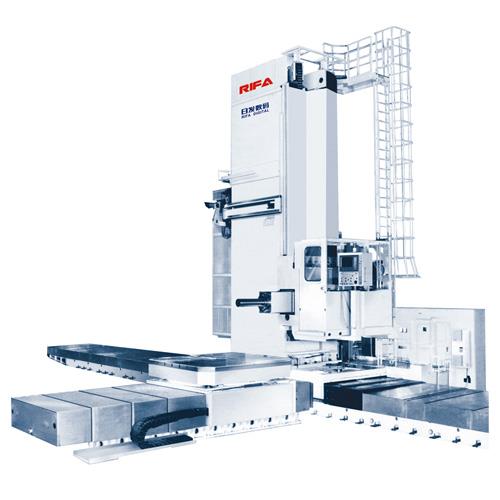

落地式數控銑鏜床加工中心

產品簡介

本系列產品是日發自主研發的大型多功能高端數控機床，主關部件與國外專門機構合作優化設計，產品結構緊湊、造型美觀、功能豐富、配置完善、性能優良、質量可靠，具有高效柔性化的特點。

結構特點

規格參數

本系列產品是日發自主研發的大型多功能高端數控機床，主關部件與國外專門機構合作優化設計，產品結構緊湊、造型美觀、功能豐富、配置完善、性能優良、質量可靠，具有高效柔性化的特點。配備系列化功能部件，多種機床功能供客戶選擇，滿足客戶個性化需求。本系列機床有X軸、Y軸、Z軸、W軸，并可擴展B軸及U軸功能，采用德國西門子全數字840D系統控制，可實現任意四軸聯動，具備自動換刀，換附件銑頭的功能。機床可自動實現大中型箱體類零件的銑、鉆、鉸、攻絲和鏜孔等多工序的多面加工，適用于石化、制冷、冶金、鍋爐、汽輪機、重型電機、船舶軍工和航空航天等多種行業，尤其適合加工具有復雜型面的工件及工藝復雜的難加工零件。
結構特點：
◆X軸配備雙牙棒消隙齒輪箱，配合大模數德國進口齒條，傳動精度高，承載能力強，精度耐久保持！
◆Y軸采用雙電機、雙絲桿驅動結構。
◆可配備多種附件頭，實現高效率換頭，擴展機床加工能力。
◆X、Y、W軸具備定點液壓夾緊功能，機床剛性好，加工精度高。
◆X、Y、W軸采用恒流靜壓導軌，剛性好，承載能力強，無磨損。
◆選配帶V軸與B軸的數控回轉工作臺，實現六軸控制，任意四軸聯動，可加工復雜曲面。
◆多種補償平衡系統，保證主軸箱力系變化后方滑枕始終保持精度。

規格	落地式數控銑鏜床加工中心
RFTK6913S	RFTK6916S	RFTK6916	RFTK6926
X軸行程 4000mm	X軸行程 4000mm	X軸行程 4000mm	X軸行程 8000mm
Y軸行程 2000mm	Y軸行程 2000mm	Y軸行程 3000mm	Y軸行程 8000mm
W軸行程 700mm	W軸行程 700mm	W軸行程 1000mm	W軸行程 1200mm
Z軸行程 700mm	Z軸行程 800mm	Z軸行程 1000mm	Z軸行程1200mm
主軸轉速 1500R/min	主軸轉速 1200R/min	主軸轉速 800R/min	主軸轉速800R/min
主電機功率37/45KW	主電機功率37/45KW	主電機功率54KW	主電機功率71KW
快移速度 XY:8000m/min	快移速度 XY:8000m/min	快移速度 XY:6000m/min	快移速度 XY:6000m/min
進給速度 WZ:4000m/min XY:1--6000m/min WZ:1--3000m/min	進給速度 WZ:4000m/min XY:1--6000m/min WZ:1--3000m/min	進給速度 WZ:3000m/min XY:1--6000m/min WZ:1--3000m/min	進給速度 WZ:3000m/min XY:1--6000m/min WZ:1--3000m/min
控制系統西門子或者發那克	控制系統西門子或者發那克	控制系統西門子或者發那克	控制系統西門子或者發那克
定位精度 0.025/1000 mm	定位精度 0.025/1000 mm	定位精度 0.025/1000 mm	定位精度 0.025/1000 mm
重復定位精度0.015/1000 mm	重復定位精度0.015/1000 mm	重復定位精度0.02/1000 mm	重復定位精度0.02/1000 mm
主機重量 64000Kg	主機重量 105000Kg	主機重量130000Kg	主機重量 230000Kg
